HV HRC Fuse- Guia de selecció, fulls de dades i aplicacions

UnaHV HRC Fuse-Un fusible d’alta tensió i d’alta capacitat de capacitat-és un dispositiu de protecció essencial en sistemes elèctrics de mitjana i alta tensió. Tant si es dissenya protecció per a transformadors, bancs de condensadors, commutador o inversors d’energia renovable, la comprensió de fusibles HV HRC és fonamental per a la seguretat, la coordinació i la fiabilitat a llarg termini. Aquesta guia proporciona una visió tècnica pas a pas: quins són aquests fusibles, com funcionen, com llegir fulls de dades, selecció pràctica i llistes de comprovació de contractació, bones pràctiques d’instal·lació i manteniment, forenses de fallada, estàndards aplicables i tendències futures en la tecnologia de fusibles.

1.1 Definició clara

UnaHV HRC Fuseés un fusible dissenyat per a sistemes d’alta tensió que proporcionaalta capacitat de trencament (HRC). Això vol dir que pot interrompre de forma segura els corrents de falles molt grans (corrents de curtcircuit) sense causar danys catastròfics als equips ni crear riscos. A diferència dels fusibles petits i de baixa tensió, els fusibles de HV HRC estan dissenyats per limitar l’energia de l’abast i els arcs d’extinció ràpidament: protegint transformadors, barres de bus, cables, condensadors i dispositius electrònics de potència en instal·lacions de tensió mitjana (MV) i d’alta tensió (HV).

1.2 Principi fonamental de física i operació

Al seu nucli, el fusible HV HRC comprèn un element de fusible metàl·lic, un cos robust (sovint ceràmic o esteatita) i un farciment d’arc (generalment sorra de sílice). En condicions de falla, l’element de fusible es fon; L’arc generat s’extreu a la cambra plena de sorra on s’aboca i es refreda. Aquesta acció limita el pic de l'actual (reduint I²T) i impedeix l'arc de sostingut. Els fusibles HV HRC també influeixen en la tensió de recuperació transitòria (TRV) a través del circuit, que és crucial per a la coordinació amb els interruptors de commutació i els interruptors.

2.1 Tipus de fusibles comuns HV HV HV

Els fusibles HV HRC es troben en diverses variants mecàniques i de construcció, cadascuna adaptada a diferents aplicacions:

• Fusibles de cartutx de ceràmica:Els cossos ceràmics plens de sorra amb alta resistència mecànica, utilitzats àmpliament com a protecció del transformador i de l'alimentador.
• Fustes d'expulsió:Utilitzeu una ràpida expulsió de gasos calents per calmar els arcs: comú en algunes aplicacions de distribució a l'aire lliure.
• Fusibles plens de líquid:Que es troba en equips d’alta tensió més antics o especialitzats; Absorbeixen i aïllen l’energia d’arc mitjançant el dielèctric líquid.
• Fustes de còpia de seguretat i de gamma completa:Els fusibles de còpia de seguretat funcionen per sobre de la qualificació dels interruptors amunt; Els fusibles de gamma completa proporcionen un rang de protecció complet des de la sobrecàrrega fins al curtcircuit.
•

2.2 Detalls de la construcció que importa

Els elements de construcció clau determinen el comportament del fusible de HV HRC:

• Material de l'element de fusible:Aliatges de plata o aliatges de coure escollits per a característiques de fusió consistents i fusions controlades.
• Material del cos:La ceràmica o la steatita de gran resistència resisteix el xoc tèrmic i la tensió mecànica.
• Material de farciment:La sorra de sílice classificada o compostos similars proporcionen refrigeració i absorció d’energia d’arc.
• Accessoris i contactes finals:Els taps extrems de metall robustos i el muntatge segur redueixen la resistència i la calefacció.
•

Llegir un full de dades de fusibles de HV HV HV de forma ràpida i correcta és imprescindible per als enginyers i especialistes en contractació. A continuació, es mostren els paràmetres que heu d’entendre i verificar.

3.1 Valors nominats i interrompre el rendiment

Les entrades importants de full de dades inclouen:

• Tensió nominal (UR):Tensió màxima del sistema per al funcionament de fusibles segurs (per exemple, 12kV, 24kV).
• Corrent nominal (in):Corrent continu El fusible es pot portar en condicions ambientals especificades.
• Capacitat de trencament(UCI, irupt):El corrent màxim de falla El fusible pot interrompre amb seguretat.
• I²t (energia de let):Integral del corrent quadrat al llarg del temps: la baixa I²T significa menys estrès en equips aigües avall.
• Imin (corrent d'interrupció mínima):El corrent mínim en què el fusible interrompre de forma fiable.
• TRV (Tensió de recuperació transitòria) Comportament:Indica les característiques de tensió post-interupció que afecten la coordinació amb els interruptors.
•
• Taula 1 - Típic HV HRC Fuse Datasse Datasse Fule Paràmetres (exemple)

3.2 Corbes i coordinació de corrents de temps

Les corbes de corrent de temps (TC) mostren la rapidesa amb què reacciona un fusible a diferents múltiples múltiples de corrent nominal. Els enginyers utilitzen aquestes corbes per coordinar la protecció: el fusible aigües avall ha de funcionar més ràpidament que els dispositius aigües amunt per a determinades falles, mentre que els dispositius aigües amunt actuen com a còpia de seguretat per a falles extremes. Els gràfics de coordinació i els estudis de selectivitat ajuden a evitar interrupcions innecessàries mantenint la seguretat.

Els fusibles HV HRC s’apliquen sempre que es necessiti una interrupció ràpida i segura dels grans corrents de falla. Les àrees d'aplicació típiques inclouen:

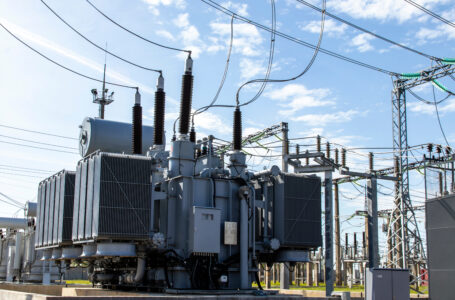

4.1 Protecció del transformador i còpia de seguretat dels interruptors

Els transformadors requereixen protecció de limitació de corrent per minimitzar l’estrès enrotllat durant les falles. Els fusibles HV HRC protegeixen directament els transformadors o serveixen de protecció de còpia de seguretat als interruptors de circuit. La seva acció de limitació actual redueix l’energia de falles màximes, la salvaguarda d’aïllament del transformador i els equips connectats.

4.2 Protecció de la banca de condensadors i alimentador/protecció per cable

Els bancs de condensadors poden generar corrents de falla extremadament alts; Els fusibles HV HRC amb una gran capacitat de ruptura i valors IMIN adequats són fonamentals per evitar que es produeixin un arc i danys de l’equip. De la mateixa manera, els alimentadors i les llargues tirades de cable requereixen fusibles que puguin interrompre de forma segura els possibles corrents de falles alts sense causar fallades en cascada.

4.3 Sistemes de commutació, subestacions i energia renovables

En subestacions i commutador, els fusibles HV HRC s’integren en els esquemes de protecció per a les barres de bus i els transformadors. Les instal·lacions renovables (grans inversors i sistemes d'emmagatzematge d'energia de la bateria) es basen cada cop més en fusibles de HV HRC per a la protecció del costat de corrent continu i els rols de protecció dels inversors on es requereixen una gran capacitat de ruptura i una interrupció fiable de DC.

Seleccionar el fusible de HV HV dret és un càlcul i un exercici de coordinació. A continuació, es mostra un SOP pràctic adequat per als enginyers de projectes.

5.1 Estudi del sistema: càlcul de corrent de falla potencial

Comença per calcular el corrent de curtcircuit prospectiu (PSCC) a la ubicació del fusible mitjançant la impedància de xarxa, les valoracions del transformador i la configuració. La capacitat de ruptura del fusible ha de superar el PSCC amb un marge de seguretat (comunament del 10 al 25% segons els estàndards i la pràctica de l'empresa).

5.2 Comproveu les valoracions d'energia i d'equips aigües avall

Assegureu -vos que l’i²T del fusible no excedeixi l’energia de resistir dels components aigües avall (per exemple, enrotllament del transformador, mòduls semiconductors). Si el lideratge calculat danyaria els equips, considereu un fusible amb I²T inferior o afegiu elements limitants de la sèrie.

5.3 Coordinació i anàlisi de corrents de temps

Executeu comparacions de corrent de temps entre dispositius de protecció per assegurar la selectivitat. Per a la selectivitat completa, el fusible aigües avall hauria de netejar les falles més ràpidament que els dispositius aigües amunt fins a un determinat nivell de falla; Més enllà d’aquest nivell, els dispositius aigües amunt fan una protecció.

5.4 Restriccions ambientals i mecàniques

Penseu en l’orientació de muntatge, la temperatura ambient (es pot requerir la derrota), la humitat i els ambients corrosius. Assegureu -vos que els titulars i els accessoris de fusibles coincideixin amb els requisits mecànics i elèctrics del lloc.

TAULA 2 - HV HRC FUSE SELECCIÓ DE LLISTA DE SELECCIÓ

Els equips de contractació haurien de requerir el següent dels proveïdors i els valors de full de dades de comprovació creuada contra els requisits del projecte:

• Tipus de certificats de prova que demostren la capacitat de trencament, TRV i I²T.
• Informes de proves rutinàries de lots mostrejats.
• Certificacions materials per a el cos i l’element Fuse.
• Dibuixos dimensionals per a la compatibilitat de muntatge.
• Traçabilitat i numeració per lots per al control de qualitat.
•

7.1 Instal·lació segura i qualitat de contacte

Utilitzeu el parell recomanat per als contactes, inspeccioneu les superfícies de contacte per a la corrosió o l’oxidació i assegureu -vos els seients adequats en els titulars de fusibles. Per a les aplicacions de corrent continu, confirmeu la consciència de la polaritat i assegureu -vos que el conjunt de fusibles estigui classificat i instal·lat per evitar que es produeixi l’eliminació sota càrrega.

7.2 Proves de posada en servei i inspecció periòdica

Abans d’energia, realitzeu proves de resistència d’aïllament, controls de continuïtat i verificació funcional dels esquemes de protecció. Durant el funcionament, les comprovacions periòdiques d’imatge tèrmica identifiquen els punts hots en els titulars de fusibles que indiquen una gran resistència al contacte. Les inspeccions visuals de cossos esquerdats o signes de sobreescalfament han de formar part del manteniment programat.

7.3 Modes de fallada i llista de comprovació forense

Reconeix els signes de fracàs comuns: elements soldadors (indicatius de corrents molt alts), cossos esquerdats (xoc mecànic o sobrepressió), decoloració/marques de calor (sobreescalfament o contactes pobres) i marques de seguiment d’arc. Per a l’anàlisi forense, els registres d’esdeveniments de captura, els registres actuals de falles i els fusibles bufats per a l’anàlisi del fabricant.

Taula 3 - Fallada Forensics Llista de comprovació ràpida

Els estàndards clau i els mètodes de prova per als fusibles HV HRC inclouen especificacions internacionals i nacionals que defineixen proves, marcatge i aprovació del tipus. Els fabricants normalment normes de referència com la sèrie IEC 60282 per a fusibles, IEC 60056 per a preocupacions de TRV i estàndards nacionals rellevants. Sol·liciteu sempre certificats de prova de tipus que incloguin proves de TRV, IMIN/UCI i determinació I²T.

9.1 Materials avançats i miniaturització

La investigació avança sobre aliatges d’elements de fusibles millorats i cossos compostos que augmenten la resiliència mecànica i el rendiment tèrmic. Aquests materials tenen com a objectiu mantenir o augmentar la capacitat de trencament alhora que redueixen la mida i permeten dissenys d’equips més compactes.

9.2 Monitorització intel·ligent i manteniment basat en condicions

Supervisió de la condició: temperatura de l’incrustació i sensors actuals a prop dels titulars de fusibles - permet el manteniment predictiu mitjançant el seguiment de les tendències indicatives de la degradació (augment de la resistència al contacte, l’augment de les temperatures de funcionament). La integració amb SCADA i sistemes de gestió d’actius permet la substitució basada en l’estat abans del fracàs, millorant la disponibilitat i reduint les reparacions d’emergència.

UnaHV HRC Fuseés més que un element sacrificial: és un dispositiu de protecció acuradament dissenyat el rendiment del qual afecta la seguretat general del sistema, la longevitat dels equips i la continuïtat operativa. Seleccionar el fusible de HV HV adequat requereix una combinació de càlculs elèctrics, estudis de coordinació, consideracions ambientals i contractació acurada. Seguint el full de dades, l’aplicació de la llista de verificació de selecció i l’aplicació de les millors pràctiques d’instal·lació i manteniment ajudarà a garantir un funcionament fiable i segur de sistemes de tensió mitjana i alta.

Apèndix i descàrregues

Actius descarregables suggerits per acompanyar aquest article:

• Llista de comprovació de selecció de fusibles HV HV (Excel)
• Plantilla de comparació de full de dades (PDF)
• Guia de muntatge i parell d’instal·lació (PDF)
